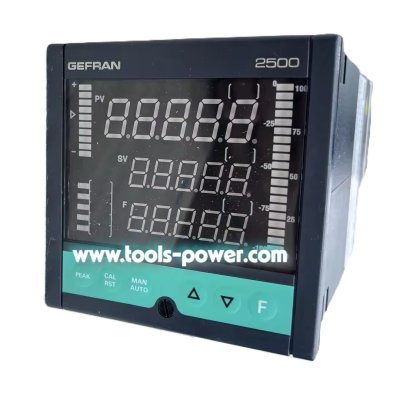

Gefran 2500 PID Controller สำหรับงานควบคุมแรงดันและแรงกด

ขนาดมาตรฐาน: 1/4 DIN (96 x 96 มม.)

เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำสูงในการควบคุมแรงดัน แรงกด หรืออุณหภูมิ โดยเฉพาะในระบบที่มีการเปลี่ยนแปลงอย่างรวดเร็ว

คุณสมบัติเด่น

• อินพุตหลักแบบกำหนดค่าได้ 2 ช่อง
  รองรับสัญญาณจาก:
  • Strain Gauge สำหรับเซนเซอร์วัดแรงหรือแรงดัน
  • Potentiometer สำหรับวัดตำแหน่งหรือการเคลื่อนที่
  • Linear Signal เช่น 010V หรือ 420mA
  • Thermocouple (TC) และ RTD สำหรับวัดอุณหภูมิ
  หมายเหตุ: ช่องอินพุตที่สองเป็นออปชั่นเสริม
• อินพุตแอนะล็อกเสริม 2 ช่อง
  ใช้สำหรับสัญญาณควบคุมเพิ่มเติม เช่น:
  • Setpoint จากระยะไกล
  • สัญญาณอ้างอิงความเร็วของสายการผลิต
• การวัดแบบต่างระดับ (Differential Measurement)
  สามารถคำนวณค่าความต่างระหว่างสัญญาณอินพุต 2 ช่อง เช่น:
  • วัดความต่างแรงดันระหว่างสองจุด
  • เปรียบเทียบแรงกดหรืออุณหภูมิระหว่างโซน
  เหมาะสำหรับการควบคุมแบบละเอียดและแม่นยำ

จุดเด่นเพิ่มเติม

• หน้าจอแสดงผล 3 ส่วน พร้อมกราฟแท่งและปุ่มควบคุมแบบสัมผัส
• รองรับการสื่อสารผ่าน Modbus RTU และ Profibus DP
• สามารถตั้งค่าการควบคุม PID ได้ถึง 8 ชุดตามเงื่อนไขต่าง ๆ
• มีฟังก์ชันคณิตศาสตร์สำหรับประมวลผลสัญญาณอินพุต

เหมาะสำหรับ: ระบบควบคุมแรงดัน, เครื่องทดสอบแรงกด, ระบบควบคุมอุณหภูมิ, และงานอัตโนมัติที่ต้องการความแม่นยำสูง

GEFRAN 2500 คู่มือการติดตั้งและใช้งาน: สัญลักษณ์กราฟิก

สัญลักษณ์กราฟิกที่ใช้ในคู่มือ

เพื่อแยกประเภทและระดับความสำคัญของข้อมูลในคู่มือการใช้งานนี้ ได้มีการใช้สัญลักษณ์กราฟิกต่างๆ เพื่อช่วยให้การตีความข้อมูล ชัดเจนและรวดเร็วยิ่งขึ้น

• สัญลักษณ์เนื้อหา
  ระบุหัวข้อหลักในแต่ละส่วนของคู่มือ คำเตือนทั่วไป หมายเหตุ จุดสำคัญที่ผู้อ่านควรให้ความสนใจ
• สัญลักษณ์คำแนะนำ
  ข้อเสนอแนะจากประสบการณ์วิศวกร GEFRAN ซึ่งอาจเป็นประโยชน์เป็นพิเศษในสถานการณ์ต่างๆ
• สัญลักษณ์เตือนอันตราย
  เตือนถึงสถานการณ์ที่อาจส่งผลกระทบต่อความปลอดภัย หรือการทำงานของคอนโทรลเลอร์ ห้ามละเลยเด็ดขาด
• สัญลักษณ์อ้างอิง
  แนะนำให้ดูเอกสารทางเทคนิคฉบับเต็ม ได้ที่เว็บไซต์ GEFRAN (www.gefran.com)
• สัญลักษณ์ไฟฟ้าแรงสูง
  เตือนว่าบริเวณใดมีแรงดันไฟฟ้าอันตราย ควรระมัดระวังไม่ให้สัมผัสโดยตรง

GEFRAN 2500 คู่มือการติดตั้งและใช้งาน หน้า 2

1. คำแนะนำเบื้องต้น

ส่วนนี้รวบรวมข้อมูลและคำเตือนทั่วไปที่ควรอ่านก่อนเริ่มติดตั้ง, กำหนดค่า และใช้งานคอนโทรลเลอร์

คำอธิบายทั่วไป

GEFRAN 2500 เป็นอุปกรณ์ควบคุมและอ่านค่าสำหรับระบบที่ต้องการการตอบสนองเร็ว มีอินพุตแอนะล็อกหลักสองช่อง รองรับสัญญาณเชิงเส้นหรือสัญญาณจากเซนเซอร์ต่างๆ เช่น เพรสเชอร์โพรบ, โหลดเซลล์, โพเทนชิโอมิเตอร์, เทอร์โมคัปเปิล และ RTD ออกแบบมาให้มีประสิทธิภาพสูง เชื่อถือได้ และปรับใช้ได้หลากหลาย เหมาะกับงานที่ต้องการ ความแม่นยำและความต่อเนื่อง เช่น

• ควบคุมแรงดันในสายการผลิตพลาสติก (อัดรีดหรือฉีด)
• ควบคุมแรงดันต่างระดับ
• ควบคุมแรงดึงในสายการผลิตสิ่งทอ กระดาษ ฟิล์มพลาสติก
• ควบคุมแรงตึงในสถานีม้วน

รุ่นมาตรฐาน (Basic Version Controller โมเดล 2500-0-0-0-0-0-X)

• อินพุตสากล 1 ช่อง รองรับ strain gauge, โพเทนชิโอมิเตอร์, TC, RTD 2/3 สาย และสัญญาณเชิงเส้น พร้อมแหล่งจ่ายไฟและความแม่นยำ ±0.1% f.s.
• อินพุตเสริม 2 ช่อง สำหรับสัญญาณ 0/420 mA หรือ 010 V
• แหล่งจ่ายไฟในตัวสำหรับทรานสดิวเซอร์และโพเทนชิโอมิเตอร์
• อินพุตดิจิทัลปรับตั้งได้ 4 ช่อง (NPN/PNP)
• เอาต์พุตควบคุมแอนะล็อก 1 ช่อง
• รีเลย์เอาต์พุต 4 ช่อง (OUT1OUT4)

ออปชัน

• อินพุตสากลที่สอง (วัดความต่างได้)
• เอาต์พุตควบคุมแอนะล็อกเพิ่มเติม 1 ช่อง
• เอาต์พุตรีทรานสมิตชัน 1 ช่อง
• I/O ดิจิทัลขยายได้ 4 ช่อง ปรับฟังก์ชันได้
• อินเตอร์เฟซอนุกรม RS485 แยกด้วยออปโตไอโซเลเตอร์ 1 ช่อง

GEFRAN 2500 คู่มือการติดตั้งและใช้งาน หน้า 3

1. คำแนะนำเบื้องต้น (ต่อ)

อินเตอร์เฟซผู้ใช้งาน

ดีไวซ์ควบคุมและจอแสดงผลทั้งหมดจะรวมอยู่บนแผงหน้าปัด พร้อมมาตรฐานป้องกัน IP54 ดังนี้

• ปุ่มกด 6 ปุ่ม ใช้เลือกโหมด กำหนดค่า และเข้าถึงเมนูต่างๆ
• จอแสดงผลตัวเลข 5 หลัก สีแดง/เขียว แสดงค่าตัวแปรกระบวนการ (PV)
• จอแสดงผลตัวเลข 5 หลัก สีเขียว 2 จอ แสดงค่าเซตพอยต์ (SP) และค่าเมนู
• LED สีแดง 5 ดวง ปรับตั้งสัญลักษณ์และสถานะได้
• แถบกราฟิก LED สีแดง 2 แถบ แสดงค่าความเบี่ยงเบนหรือค่าการควบคุม

อินเตอร์เฟซทางไฟฟ้า

ขั้วต่อสำหรับพาวเวอร์ซัพพลาย อินพุต และเอาต์พุต รวมอยู่ด้านหลังตัวเครื่องอย่างเป็นระเบียบ ช่วยให้เดินสายติดตั้งง่ายและลดสัญญาณรบกวน ดูรายละเอียดสเปกเพิ่มเติมได้ในหัวข้อ ข้อมูลทางเทคนิค (ส่วน 5)

คำเตือนเบื้องต้น

ก่อนติดตั้งและใช้งาน ควรอ่านคำเตือนเหล่านี้เพื่อความปลอดภัย และหลีกเลี่ยงความเสียหายที่อาจเข้าใจผิดว่าเป็นข้อบกพร่องของตัวเครื่อง

• หลังแกะกล่อง ให้จดรหัสอุปกรณ์ (CODE), หมายเลขซีเรียล (SN), ประเภทพาวเวอร์ซัพพลาย และเวอร์ชันซอฟต์แวร์ ที่ติดบนฉลากไว้ใกล้มือ เพื่ออ้างอิงเมื่อขอรับบริการ
• ตรวจสอบว่าแพ็กเกจมีครบ: ตัวคอนโทรลเลอร์ คู่มือ ขายึดแผง และซีลกันฝุ่น หากขาดหรือชำรุด ให้แจ้งตัวแทน GEFRAN ทันที
• ยืนยันว่า Order Code ตรงกับโมเดลและออปชันที่สั่งใช้จริง หากเปลี่ยนแปลงฮาร์ดแวร์ อาจทำให้เครื่องทำงานผิดพลาด
• หากวางแผนใช้ซอฟต์แวร์ตั้งค่าบน PC ให้เตรียมสาย RS232 และ CD-ROM GF_eXpress ไว้ใช้เชื่อมต่อ
• เมื่อใช้งานครั้งแรกหรือเปลี่ยนแปลงการตั้งค่า ควรศึกษา Troubleshooting Guide ในส่วน 6 ก่อนติดต่อ GEFRAN Customer Service

2. การติดตั้งและการเชื่อมต่อ

ส่วนนี้อธิบายขั้นตอนการติดตั้งคอนโทรลเลอร์ GEFRAN 2500 ลงในแผงควบคุมของเครื่องจักรหรือระบบหลัก รวมถึงการเดินสายไฟสำหรับพาวเวอร์ซัพพลาย อินพุต เอาต์พุต และพอร์ตสื่อสารต่าง ๆ

คำเตือน! ก่อนติดตั้ง โปรดอ่านคำเตือนด้านล่างอย่างละเอียด การละเลยอาจก่อให้เกิดอันตรายไฟฟ้า คลื่นรบกวนทางแม่เหล็กไฟฟ้า หรือทำให้การรับประกันเป็นโมฆะ

2.1 พาวเวอร์ซัพพลาย

• เครื่องไม่มีสวิตช์ On/Off ในตัว ต้องติดตั้งสวิตช์ตัดไฟสองขั้ว (CE-marked) ไว้ก่อนคอนโทรลเลอร์ เพื่อให้ผู้ใช้งานตัดไฟได้ทันทีหนึ่งสวิตช์ควบคุมหลายตัวได้
• กรณีต่อกับอุปกรณ์ที่ไม่มีการแยกระบบไฟ (เช่น เทอร์โมคัปเปิล) สายกราวด์ต้องเดินแยกโดยใช้สายกราวด์เฉพาะ หลีกเลี่ยงการเดินผ่านโครงเครื่องจักร
• หากใช้งานในพื้นที่มีความเสี่ยงต่อชีวิต คน เครื่องจักร หรือวัตถุดิบ ต้องต่อวงจรแจ้งเตือนสำรอง เพื่อให้สัญญาณเตือนทำงานแม้ในภาวะปกติ
• ห้ามติดตั้งคอนโทรลเลอร์ในบรรยากาศติดไฟหรือระเบิดโดยตรง หากจำเป็นต้องใช้งาน ให้แยกเชื่อมต่อผ่านอินเตอร์เฟซที่ได้มาตรฐาน

2.2 ความปลอดภัยทางไฟฟ้าและ EMC

มาตรฐาน CE MARKING

อุปกรณ์ผ่านมาตรฐานยุโรป 2004/108/CE และ 2006/95/CE ตามมาตรฐานทั่วไป: EN 61000-6-2 (อิมมูนิตีในอุตสาหกรรม), EN 61000-6-3 (การปล่อยคลื่นในที่อยู่อาศัย), EN 61010-1 (ความปลอดภัย)

GEFRAN 2500 ออกแบบมาสำหรับบอร์ดคอนโทรลในโรงงานอุตสาหกรรม โดยมีการทดสอบ EMC ตามตารางด้านล่าง

สายที่ใช้ทดสอบ EMC
